Machine de découpe laser fibre à haute vitesse (Grand format, Protection complète),

CMA2040C-GH-A

Le modèle CMA2040C-GH-A est actualisé à partir de la machine de découpe laser à fibre CMA2040C. Il offre un grand format, des procédures de chargement et de déchargement entièrement automatiques et une protection complète. La machine de haute résistance et haute rigidité permet de découper de manière stable à grande vitesse et avec une grande puissance. Elle fournit également un niveau élevé de précision de positionnement. En raison des avantages de grand format, protection complète, haute vitesse et efficacité supérieure, la découpeuse laser CMA2040C-GH-A est devenue le premier choix pour les industries, à savoir les ustensiles de cuisine, luminaires, pièces automobiles, machines agricoles, fournitures d'hôtel, etc.

Caractéristiques fonctionnelles
1. La machine à laser industrielle de haute solidité et haute rigidité minimise le risque d'oscillation généré par la découpe à grande vitesse.
2. Le système double entraînement de type portique fonctionne avec un pignon et une crémaillère d’Allemagne, se caractérisant par une haute résistance à l'usure. Il supprime la nécessité d'un entraînement par vis et surmonte le problème d'oscillation résultant par une exploitation longue durée à haute vitesse. Il contribue à réaliser une transmission grande vitesse et haute précision et ainsi améliorer l'efficacité de production.
3. La traverse en aluminium de haute performance a été optimisée et est soumise à une analyse par éléments finis pour atteindre une performance dynamique optimale. Elle se caractérise par un poids faible, meilleure rigidité structurelle, exploitation haute vitesse et une réponse dynamique grandement améliorée. Notre machine est particulièrement adaptée à une découpe laser à grande vitesse et haute précision, et une découpe à l’arc haute accélération.
4. Le système de contrôle de la découpe au laser entièrement fermé est fourni avec la fonction de mise au point automatique, poinçonnage à haute vitesse et de suivi automatique de bord.

Paramètres techniques
Modèle CMA2040C-GH-A
Nom Machine de découpe laser fibre à haute vitesse
Format de découpe (L×l) 2000mm×4000mm
Type de laser Laser fibre
Puissance nominale du laser (optionnel) 700W~3000W
Système d'entraînement Double entraînement type portique
Système de lubrification Entièrement automatique
Vitesse maximale 100m/min
Accélération maximale 1.0G
Précision de positionnement ±0.03mm/1000mm
Précision de positionnement répétable ±0.02mm/1000mm
Format graphique supporté CAD, DXF, etc.
Environnement de travail 0-40℃ Humidité ≤ 80%, sans condensation
Puissance totale Environ 25KW
Alimentation électrique Triphasée 380V/50Hz/60Hz
Dimension globale (L×l×H) 10300mm×3350mm×1875mm
Poids total 8500Kg
Equipement

Matériaux appropriés
Le système de découpe de métal est principalement utilisé pour la découpe rapide de l'acier au carbone, acier inoxydable, alliage d'aluminium, alliage de titane, tôle galvanisée, tôle revêtue Al-Zn, laiton, cuivre et autres matériaux métalliques.

Applications
Ustensiles de cuisine, lampes, tôlerie, armoires d’équipements, pièces automobiles, réfrigérateurs, climatiseurs, ascenseurs, fournitures d'hôtel, etc.

Echantillons
Bibliothèque en acier inoxydable découpée au laser Armoire d’équipements découpée au laser Fourneau en acier inoxydable découpé au laser

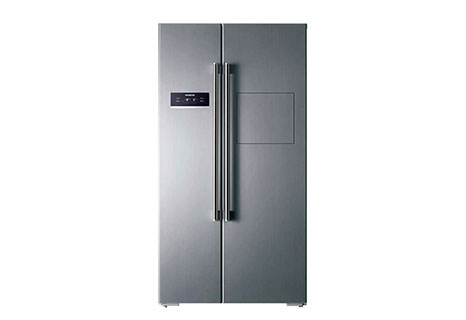

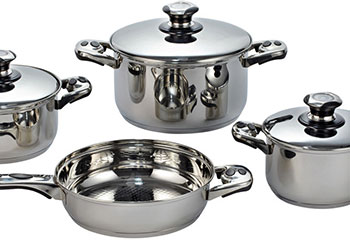

Réfrigérateur découpé au laser Ustensile de cuisine découpé au laser Plaque d'acier épaisse découpée au laser
Laser fibre
1. Longueur d'onde: 1070 ~ 1090nm
2. Qualité du faisceau: TEM00 (M2 <1.4)
3. Durée de vie de la diode de pompage: plus de 100000 heures
4. Fonctionnement sans entretien
5. Transmission sur fibre monomode
6. Mode de faisceau optimal et efficacité de coupe
7. Spécialisée dans la découpe du métal
Système autofocus à grande plage dynamique
1. Contrôle capacitif, tête de coupe laser à asservissement en boucle fermée de vitesse et de position.
2. Réponse dynamique rapide et haute précision
3. Prend en charge l'élévation saute-mouton et le suivi rapide.
Module de mouvement de précision et haute efficacité
Le système d'entraînement à pignon et crémaillère résistant à l'usure peut surmonter le problème d'oscillation provoqué par une exploitation grande vitesse et longue distance. Il peut réaliser une transmission de précision à grande vitesse.
Logiciel de contrôle de la découpe de plaque d’acier épaisse de faible épaisseur
1.Adopte l’algorithme auto-adaptatif de lissage pour optimiser automatiquement l'itinéraire de coupe.
2.Fonction automatisée de suivi de bord.
3. Adopte l’algorithme de courbe de Bézier pour réaliser une courbe à haut rendement et prévenir les dommages générés par l'activité de traitement thermique.
Analyse par éléments finis de la structure transverse
1. L’analyse par éléments finis et l'optimisation de la traverse permettent d’atteindre des propriétés dynamiques optimales: faible poids, meilleure rigidité structurelle, haute vitesse de fonctionnement et réponse dynamique grandement améliorée.
2. Parfaitement adapté à la découpe laser de grande précision et haute vitesse.
Servomoteur haute performance
Le système servomoteur de forte inertie Yaskawa du Japon peut offrir une excellente réponse de l'amplificateur, ce qui traduit un temps de réglage minimal, contrôle efficace de la vitesse et une stabilité mécanique maximale.
Solution double entraînement synchrone à axe Y
1. Système d'entraînement synchrone à deux engrenages et double moteur avec une traverse en alliage d'aluminium de haute résistance
2. Accélération maximale: 1 G
3. Fournit une ultra haute efficacité de transformation et réduit fortement la consommation de gaz
Unité de refroidissement
1. Système intelligent de refroidissement par eau disponible avec double plage de température
2. Fonctions d'alarme de sécurité y compris l’alarme de sur température, protection du débit, protection du niveau d'eau, etc.
3. Cet appareil fonctionne normalement, même dans un environnement chaud et humide.

Installations de classe mondiale
Afin d'assurer des produits de classe mondiale, nous réalisons une amélioration continue de la qualité et de la précision de fabrication. Au cours des dernières années, nous avons beaucoup investi dans plusieurs douzaine d’installations de pointe, y compris:
1. Le centre d'usinage de précision de grande taille acquis chez HUNCO, OKUMA, AMADA, MAZAK et AWEA.
2. La machine de mesure tridimensionnelle WENZEL d’Allemagne.
3. La machine d'équilibrage dynamique HOFMANN des Etats Unis.
4. Le système Ballbar et la machine laser RENISHAW d’Angleterre.
5. L’interféromètre laser, le collimateur, le microscope, le détecteur à ultrasons, l’analyseur infrarouge et d'autres installations de test avancées.

Une large collection d'installations de haut niveau et de talents permet à Yueming d'améliorer continuellement l'efficacité de production et de continuer à se démarquer de la concurrence sur le marché.

Capacité de fabrication de qualité mondiale
Installations d'essai
Instrument de mesure laser OPTODYNE américain Autocollimateur bidirectionnel de haute précision
La machine de mesure tridimensionnelle permet la mesure dimensionnelle des pièces compliquées. Elle offre un très haut niveau de précision et est conforme à la norme de conception liée.
